復合流閉式冷卻塔

作者：hengke 來源：河北安來環�？萍加邢薰�時間：2021-07-29 訪問量：次

描述：復合流閉式冷卻塔在運行方式上又分為單進風和雙進風閉式冷卻塔，大家在選擇的時候要根據自己的具體要求選擇合適的經濟實惠性價比高的產品即可！

復合流閉式冷卻塔產品簡介

復合流閉式冷卻塔在運行方式上又分為單進風和雙進風閉式冷卻塔，產品應用于制造工業領域，需要用水進行冷卻的設備很普遍，傳統的水冷方法水耗大，運行和使用設備的維護費用高，不符合環保節能的運行方略。該冷卻塔的工作流體封閉式循環、用紫銅管、鋁翅片等作為導熱體，通過空氣進行換熱。使用閉式冷卻塔的顯著特點是無水垢，不結水垢（循環水質穩定），換熱效率高，運行費用低。

一、復合流閉式冷卻塔

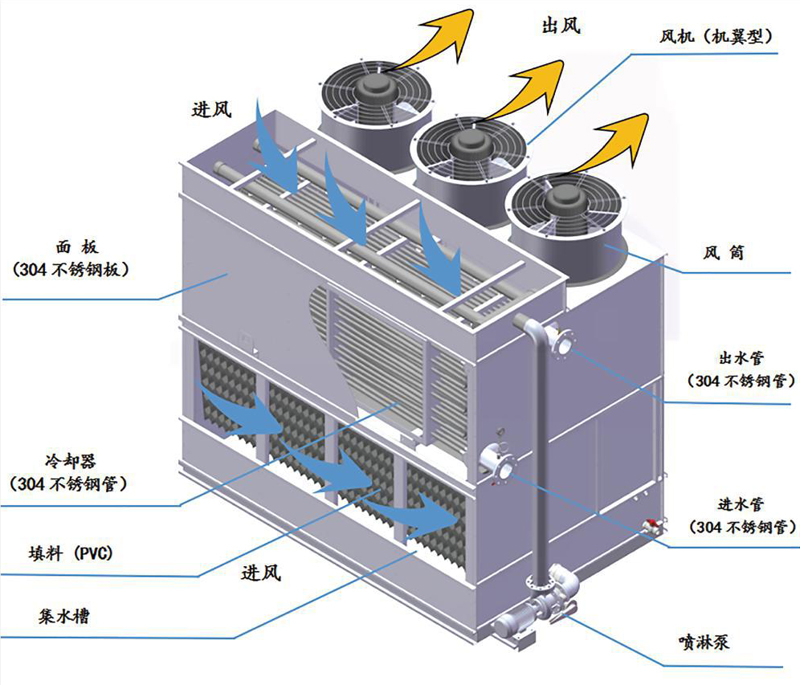

1、復合流單進風閉式冷卻塔結構圖

復合流單進風閉式冷卻塔結構圖

2、復合流單進風閉式冷卻塔產品特點

a、采用復合流冷卻方式，可對高溫目溫差要求較大的介質進行冷卻

b、內置檢修平臺，內部空間大，維護保養較方便

c、高風筒設計，獨特的排風系統保障通風量，散熱快，保障冷卻效果

d、噪音低，易損件采用國內知名品牌，故障率低，維護成本低廉

e、冷卻器采用防凍節能型設計。在北方地區較低氣溫時保障循環水排干避免凍場

f、外形設計符合國際冷卻塔認證要求，美觀大方，操作維護簡單易行

3、復合流單進風閉式冷卻塔參數表

KPBH復合流閉式冷卻塔參數表
型號	冷卻量		工作流量	風機		噴淋泵			重量（分體）		外形尺寸長高寬mm	進出水口徑	補水口徑	排污口徑
Type	Kcal	KW	T/h	功率Kw	風量m^3/h	功率KW	流量T/h	揚程m	運輸Kg	運行Kg	分體	DN	DN	DN
KPBH-30	150000	174	30	1.5x2	50000	1.1	45	5	1000	2400	2800x1700x2650	80	25	32
KPBH-40	200000	233	40	1.5x2	50000				1250	2700	2800x1700x2650	80	25	32
KPBH-50	250000	291	50	1.5x2	50000				1400	3000	2850x1900x2700	100	25	32
KPBH-60	300000	348	60	2.2x2	60000				1550	3350	2850x2200x2700	100	25	32
KPBH-70	350000	407	70	2.2x2	60000				1790	3750	2850×2200×2800	125	25	32
KPBH-80	400000	465	80	1.5x3	75000	1.5	65	5	1900	4200	3650×2200x2900	125	32	40
KPBH-90	450000	523	90	2.2x3	90000				2200	4800	3850×2200x3000	100×2	32	40
KPBH-100	500000	581	100	2.2x3	90000				2400	5200	3850×2400x3000	100x2	32	40
KPBH-125	625000	727	125	1.5x4	100000	2.2	120	5	3000	6450	4300x2400x3200	125x2	32	40
KPBH-150	750000	872	150	2.2x4	120000				3600	7800	4900x2400x3300	125x2	40	50
KPBH-180	900000	1046	180	3x4	120000				4000	9000	5300x2700x3500	125x2	40	50
KPBH-200	1000000	1163	200	3x4	180000		150	5	4700	10500	5950×2700×3600	150x2	40	50
KPBH-230	1150000	1337	230	3x4	180000		150	5	5100	12000	5950x2700x3600	150x2	40	50
KPBH-250	1250000	1453	250	3x4	180000		180	5	5600	12800	6250x2800x3800	150x2	40	50
KPBH-280	1400000	1628	280	4x4	200000		180	5	6000	13500	6250x2800x3800	150×2	50	65
KPBH-300	1500000	1744	300	4x4	200000	7.5	270	7	6600	14500	6950x3000x4200	200x2	50	65
KPBH-350	1750000	2034	350	5.5x4	350000	7.5	270	7	7300	15200	6950×3000x4500	200x2	50	65
KPBH-400	2000000	2326	400	5.5x4	350000	4X2	360	5	8000	16000	7750x3000x4900	200x2

二、復合流雙進風閉式冷卻塔

1、工作原理：

工作流體（水或其他液體），在熱源以及閉式冷卻塔的盤管內進行循環。工作流體的熱量流經盤管壁以顯熱換熱的方式傳遞給流經盤管外表面的水中。吸收熱量的水落入水盤，通過噴淋泵，經噴淋水管到達噴嘴。溫?zé)岬膰娏芩谔盍媳砻嫘纬梢粚颖∧�，已達到最佳的冷卻效果，同時通風機系統啟動，使機組外大量的空氣以與落水相反的方向從進風格柵進入。空氣和水在填料表面直接接觸，一小部分水蒸發，在這個蒸發過程中，噴淋水將熱量以潛熱換熱的方式傳遞給流過機組的空氣，飽和的氣流通過通風機傳遞到空氣中，從而將熱量消散，其余的噴淋水被填料冷卻后淋向盤管，如此循環。

2、結構圖：

復合流雙進風閉式冷卻塔結構圖
